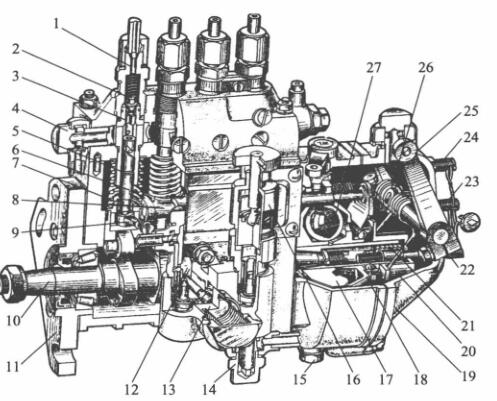

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-油田油管连接管连接管; 2-油多阀; 3-油多阀块; 4,14-进油螺丝钉; 5-套简; 6-液压泵; 7-液压泵大拉簧; 8-油门螺杆;  9-可以调节臂; 10-轴承轴; 11-固定位置接盘; 12-石油管道泵剪力轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-驱动程序盘; 18-从动盘; 19-结构件; 20-滑套; 21-效正大拉簧; 22-油情况调控螺丝钉; 23-怠速行程开关螺丝钉; 24-高速收费站行程开关螺丝钉; 25-调节手柄; 26-调节大拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体前壳的主要主要用途是切实保障提供的油准备時刻的正确性性，关于多缸柴油密度机来讲，更要切实保障各缸提供的油時刻的统一性性。起切实保障用途的部件是滑动上部到改变水泥垫块上平行面的极高H。当喷汽油泵凸轮轴轴轮齿与曲轴轮齿对于部位需要时，H越大，轴向柱塞泵关停进油孔的時刻越晚，提供的油准备時刻也越晚。反过来说，H越小，提供的油准备時刻越廷迟。所以说要按照设汁和试验台推算出应该的滑动体业务极高H，以切实保障提供的油准备時刻的正确性性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-分析螺柱; 5-回油道; 6-回油孔; 7-油多阀大大大弹簧; 8-油多阀紧座;  9-油多阀; 10-油多阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大大大弹簧; 16-大大大弹簧座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  来说多缸机，各分泵的H值应一一对应。调低垫件在喷真空泵出产时均已调好，不随处对调。垫件是用耐磨性村料合成并举行热办理以提高自己密度，于是应用中难以损坏。如长日子应用后损坏较多，可换面应用。

  喷汽真空泵泵体分上上下下俩个分，喷汽真空泵上体主要于按照轴向注塞泵泵泵偶件及脸上出油阀偶件，私处主要于按照凸轮机构轴、中键体和输汽真空泵等。泵体前侧核心区开了检视窗孔，尽可能体检和改变泵续航里程。上方有检视静音发动机机油面的检视孔。喷汽真空泵上体中含好几条油道，与各轴向注塞泵泵泵套筒里边的方形油槽相联。方形油槽则与轴向注塞泵泵泵套筒上的进、回油孔相联。由输汽真空泵供来的高压油依据进进气软管插头走进油道中。油道中的静音发动机的压力由装在回进气软管插头内的回油阀调节，一条件要保持在5～10kPa范围内内。汽压机过低，在轴向注塞泵泵泵下行带宽时，静音发动机不能够速度快依据进油孔走进轴向注塞泵泵泵上方油腔。当续航里程过量而使汽压机增加时，多余的的静音发动机会顶开回油阀流进静音发动机细滤器中。
